Машинные системы серии U 30, S30 S, E30

Таблица по подбору соединителей

Система-U30 - самая надежная и долговечная механическая система соединения лент в мире. Высокопрочные скобы из пружинной стали. Пластина проушины изготовлена из высокопрочной, износо- и коррозионностойкой стали.



Система S30S применяется в условиях агрессивной среды.  По сравнению с U30, в системе S30S - скобы изготовлены из коррозионностойкой стали.

Система E30 (экономичная система) - используется при условии наиболее частой замены механических соединителей для достижения наибольшей экономии денежных средств. В отличие от U30 и S30S в данной системе скобы  изготовлены из специальной, а пластины из углеродистой стали.

Скоба серии U30, S30 S, E30

Скоба серии U30, S30 S, E30

Уплотнение:
Полиуретан предотвращает просыпь
транспортируемого материала.



В отличии от обычных скоб в их маркировке присутствует знак "+".

Например: "U37A+"

Соединительные стержни

Для достижения оптимального результата работы механических соединителей систем U30, S30S, E30, H30, MR 30, MH 20 используются соединительные стержни из нержавеющего Хром-никелеевого стального каната с нержавеющей Хромовой стальной оплеткой. Схематично соединительный стержень выглядит следующим образом:

Фото соединительного стержня без резьбы. Маркировка:  P2S,  P3S,  P4S

Фото соединительного стержня с резьбой (для более легкой установки)

рекомендовано к соединителям с уплотнителем.

Маркируется дополнительной литерой "G". Пример:  P3SG,  P4SG.

Таблица подбора соединительного стержня

Для удобства в данной таблице соединительные стержни и композиция материала для соединителей совмещены.

Оборудование для монтажа систем серии U30

      Зажимной остов S шириной 1000 / 1200 / 1400 мм  и клещи (механические / пневматические)

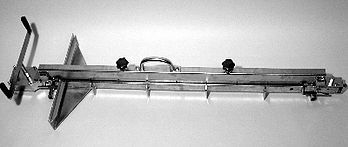

Зажимной остов S

    Ручные клещи к зажимному остову S

Пневмо-клещи к зажимному остову S

      Стандартный струг S

для срезки верхнего слоя резиновой обкладки ленты

Прикладной угольник

Отрезное устройство для лент

Система ВОЛНОСТОП

Для предотвращения волнообразования на ленте в месте крепления скоб предлагаем воспользоваться системой ВОЛНОСТОП.

Применение ВОЛНОСТОПА позволяет избежать образования волн в месте крепления скоб на ленту и, как следствие, облегчить процесс вставки соединительного троса в проушины скоб при сшивке концов ленты.

Натяжные тросики

WWS Система волностопа для лент с прочностью до 1600 кН/м состоит из:



1 - WWS - Монтажная единица (pu = 10 шт.)

2 - Натяжные тросики с механизмом фиксации на одном конце (20 шт)



Волностоп поставляется в металлической коробке  (монтажное устройство, 2 зажима, 20 натяжных тросиков с фиксаторами на одном конце (2600 мм), кусачки и фиксатор зазора)

WWS - монтажная единица

Комплект Волностоп         WWS в коробке
